產品型號：GFQ
公稱通徑：DN50~300mm
公稱壓力：PN0.6~1.6MPa
工作溫度：30~60℃
適用介質：煤油、柴油、甲苯等
適用范圍

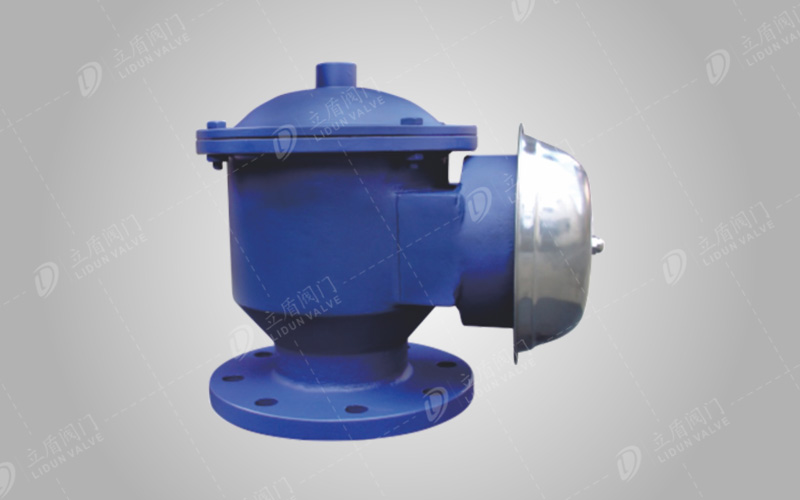

新型全天候呼吸閥適用于儲存閃點D于 28 ℃的甲類油品和閃點D于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。可與新型波紋阻火器配套使用。
使用說明
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
維護與保養
為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正常可重新使用。
國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸（毫米） |
||||
|
d1 |
d |
d3 |
h |
m-h |
|
| dn25 | 70 | 100 | 115 | 180 | 4×10 |
|
dn50 |
110 |
140 |
160 |
255 |
4×12 |
|
dn80 |
150 |
185 |
213 |
260 |
4×16 |
|
dn100 |
170 |
205 |
265 |
290 |
4×16 |
|
dn150 |
225 |
260 |
305 |
330 |
8×16 |
|
dn200 |
280 |
315 |
355 |
350 |
8×16 |
|
dn250 |
335 |
370 |
420 |
400 |
12×16 |
美標法蘭連接外形尺寸：ansi、api、asme 可供jis標準
|
規格 |
安裝尺寸（mm） |
||||
|
d1 |
d |
d3 |
h |
m-h |
|
| 1" | 79.5 | 108 | 115 | 180 | 4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
